SP3406是一款固定5.05V輸出的車充降壓芯片，乍一看可能不足為奇，但是其內置15mΩ開關管，配合外置同步整流管，可以達到6A最大的輸出電流，其內建2路電流檢測，簡直是一款為雙口2.4A量身定制的神器。無需外部補償原件，只需要幾顆電容一顆電感配合檢測電阻，便于設計與生產。SP3406工作頻率為130KHz，可使用22μH~51μH電感，要求較高的場合，可以使用33μH或者47μH電感。

Segma Power SP3406產品特色：

1、輸入耐壓高，工作電壓范圍寬
輸入耐壓高達43V，輸入電壓超過36V低于7V時芯片進入過壓保護狀態，當輸入電壓低于33V高于8V時，芯片自動恢復工作狀態，工作電壓范圍8.5至36V。

2、內置開關管
SP3406工作在同步整流降壓模式下，其內置15mΩ導阻MOS滿足6A輸出電流需求，外接MOS同步整流管，有助于熱源分布，減少熱量堆積，便于散熱降低溫升。

3、支持線損補償
線損補償0.1V,最大輸出電流由外接電阻設置，可根據應用場合靈活配置，有助于提高設備充電速度。

4、低靜態電流
1.6mA的靜態電流，適合多口快充充電器應用時，降低空載功耗。

5、具有完善的保護功能
輸入過壓/欠壓保護，輸出過壓、過流，過熱保護，軟啟動。

6、具有高恒流/恒壓精度
±7%的恒流精度，±2%的恒壓精度。

7、SOP8L封裝節省空間

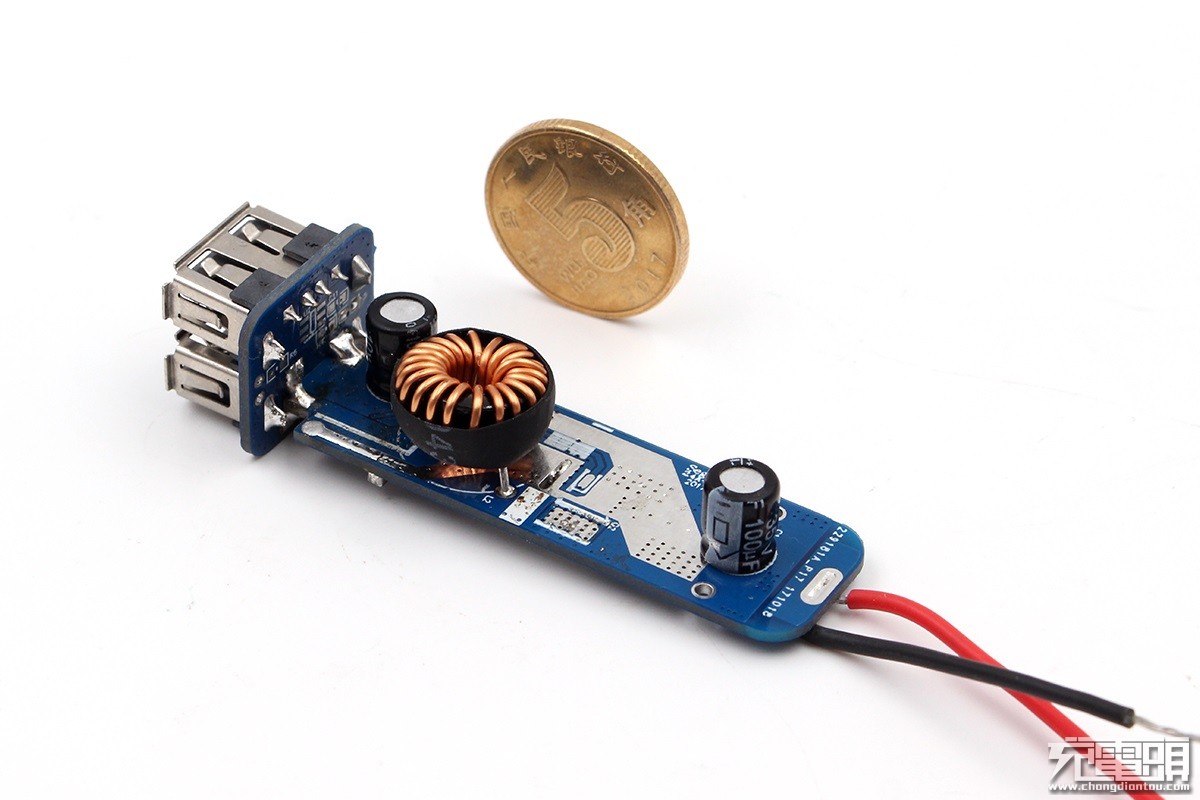

SP3406的體積非常小巧，外圍電路只需搭配少許阻容就能設計出一款性能優異的車充。

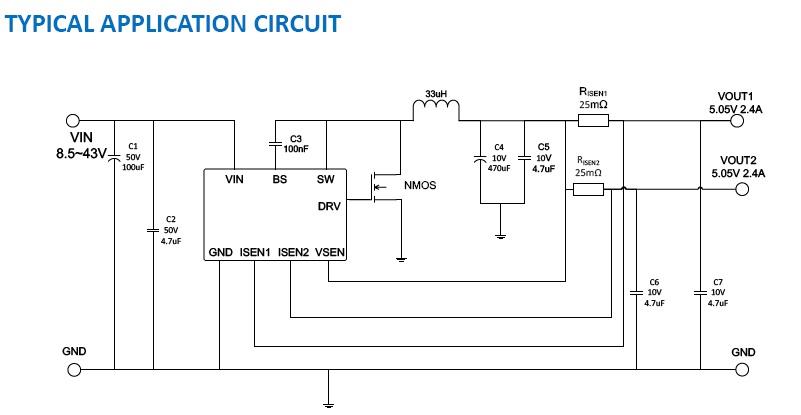

參考設計：
