±2G/±4G/±8G/±16G三軸微機械數字加速度計

?描述

? ? ?SC7A20 是一款高精度 12bit 數字三軸加速度傳感器芯片，內置功能更
豐富，功耗更低，體積更小，測量更精確。

? ? ?芯片通過 I2C/SPI 接口與 MCU 通信，加速度測量數據以中斷方式或查
詢方式獲取。INT1 和 INT2 中斷管腳提供多種內部自動檢測的中斷信號，適
應多種運動檢測場合，中斷源包括數據就位中斷信號、FIFO 數據 WTM 和
OVERRUN 中斷信號、6D/4D 方向檢測中斷信號、自由落體檢測中斷信號、
睡眠和喚醒檢測中斷信號、單擊和雙擊檢測中斷信號。芯片內置高精度校準
模塊，對傳感器的失調誤差和增益誤差進行精確補償。±2G、±4G、±8G
和±16G 四種可調整的全量程測量范圍，靈活測量外部加速度，輸出數據率
1HZ 和 400HZ 間可選。
? ? ?芯片內置自測試功能允許客戶系統測試時檢測系統功能，省去復雜的轉
臺測試。芯片內置產品傾斜校準功能，對貼片和板卡安裝導致的傾斜進行補
償，不占系統資源，系統文件升級不影響傳感器參數。

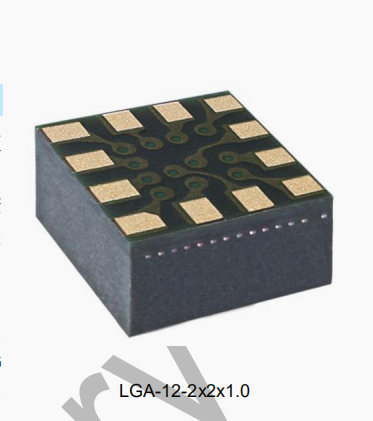

封裝

主要特點? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

寬電壓范圍 1.71V-3.6V

1.8V 兼容數字 IO 口

低功耗模式下電源電流低至 2μA

±2G/±4G/±8G/±16G 動態全量程范圍

12bit 有效數據(DLPF)

I2C/SPI 數字輸出接口

6D/4D 方向檢測

自由落體檢測

單擊雙擊檢測及運動檢測

可編程中斷生成電路

內嵌自測試功能

內嵌 FIFO

10000g 高 G 抗擊能力

應用

手機平板

室內導航

圖像旋轉

運動激活用戶接口

游戲

智能穿戴
