SP3313是斯帕沃半導體有限公司(Segma Power Semiconductor Co.,Ltd)為車載充電器QC3.0快充方案專門定制的一款高輸入電壓、輸出高精度恒壓恒流以及支持100%占空比的DC/DC降壓芯片，并搭配IP2161快充芯片，形成一款高性?xún)r(jià)比，高可靠度，功能完備性能卓越的完整快充QC3.0協議解決方案。

??

SP3413

?

特點：?

n 高耐壓：輸入電壓可達36V

n 輸出電壓、輸出限流可設：恒流精度±7%、恒壓精度±2%

n 內置功率MOS可持續輸出3.5A電流

n 無需外部補償，外圍電路簡單

n 可支持100%占空比的車載充電器方案

n 獨立的輸出電壓保護可支持BC1.2和QC2.0/3.0的雙路輸出

n 開關頻率固定為135KHz

n 內置抖頻功能可輕松通過EMC測試

n 完整保護措施：短路保護(SCP)，過熱保護（OTP），過壓保護（OVP）以及欠壓保護（UVLO），保護后端用電設備的安全以及系統本身的可靠性

n 高可靠性：SP3313在保障自身安全穩定工作的同時，還充分考慮了由于生產因素、異常使用因素、特殊環境因素等引起的一系列特殊情況下對后端用電設備的保護，是真正的高可靠性解決方案。

??

芯片引腳：

?

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??

?

?

?

?

主要參數設定:

n 輸出電壓設定：

???????????????????????????? V_OUT=(R3/R4+1)*V_FB

n OCP限流點設定：

? ? ? ? ? ? ? ? ? ? ? ? ? ?

n 線損補償設定：

? ? ? ? ? ? ? ? ? ? ?

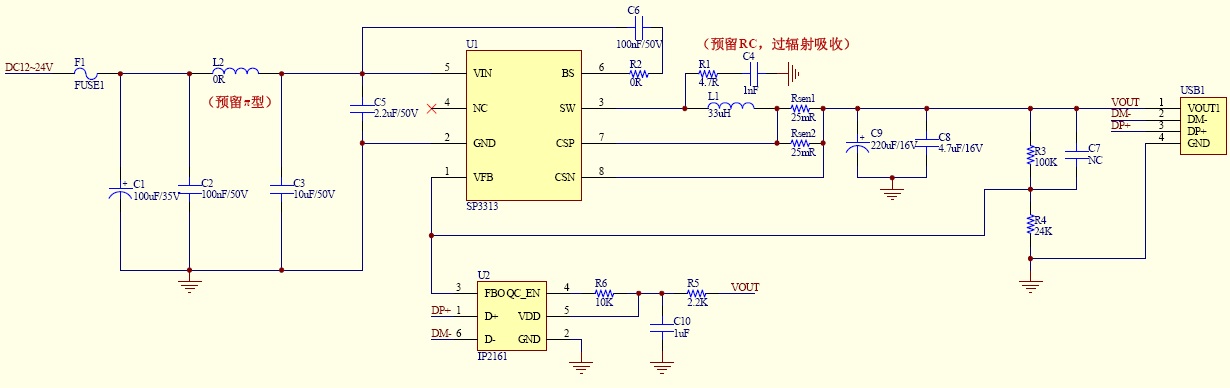

Schematic：

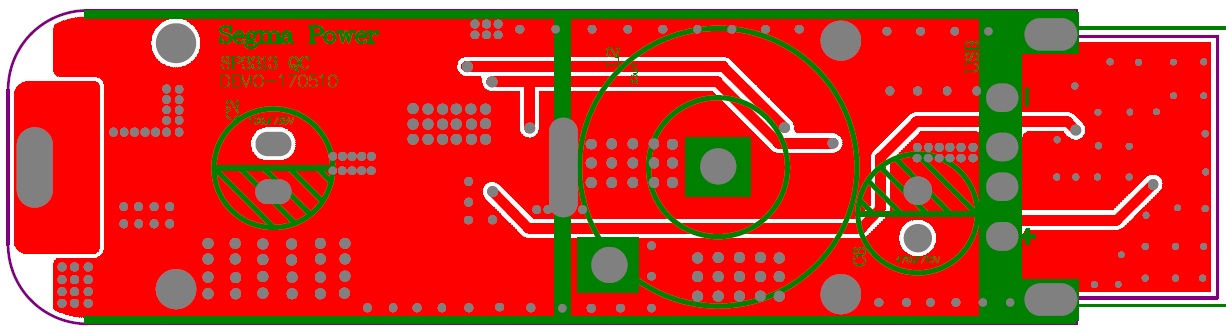

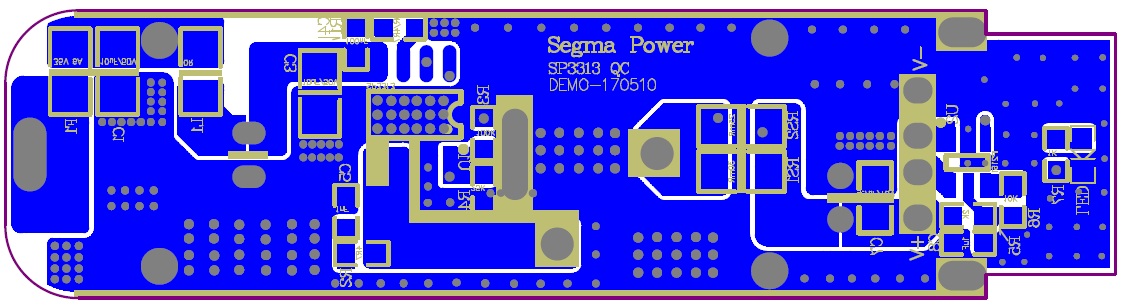

PCB Layout:

EMI對策：

對于部分EMI要求較嚴苛的應用，開關的雜訊會造成雜訊超量，在這種情況下可以在SW PIN上接一個 2.2~10Ω的電阻 R2（如原理圖紅圈），再串接一個 1n~10nF 的陶瓷電容 C4到 GND，來抑制開關雜訊。具體的阻值和容值需要使用者對應具體的線路作調試。常規來說，推薦4.7Ω 和 1nF 的組合。R2 和 C4 要貼近SW腳與IC的GND位置來放置。另外，輸入端可預留π型電路以及IC輸入腳并一個10uF陶瓷電容，均有利于輻射通過。

布局方面建議輸入電容盡量靠近VIN腳，最好增放一個2.2~10uF/50V的陶瓷電容靠近IC VIN腳，且要與IC GND靠近；另外電路回路盡量短，整板的地盡量少分割。

?

Ripple & Noise：

Ripple Voltage = ΔI * ESR

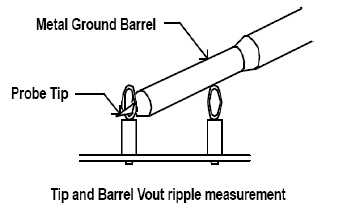

另外ripple & noise的測試，建議使用以下業界標準： 示波器頻寬設為20MHz；輸出端加上100nF陶瓷電容與10uF/50V電解電容，測量方式如下圖所示。

? ? ? ? ? ? ? ? ?

?

散熱建議：

SP3313是SOP8封裝的DC/DC，當用于車充產品時，插入點煙器請盡量利用電源的負極彈片來幫助產品散熱，并可以考慮增加彈片與GND的焊接面積，這樣彈片在作為負極輸入的同時，也可以是系統的一個極好的散熱片。

如果板子體積小，可適當增加開窗，加強散熱效果。
