SP3406是斯帕沃半導體有限公司(Segma Power Semiconductor Co.,Ltd)為車載充電器大電流車充方案專門定制的一款高輸入電壓、

輸出高精度恒壓恒流以及支持雙路獨立限流的DC/DC降壓芯片，是一款高可靠度，功能完備性能卓越的大電流多口充電解決方案。

SP3406所支持的多口方案有：

1.???? 雙路USB-A 2.4A

2.???? 單路 5V 5.5A以下大電流輸出

3.???? 單路USB-A 2.4A+單路USB-A 3.1A

4.???? 單路USB-A 2.4A+單路Type-C 5V 3A

SP3406? ??

特點：?

n 高耐壓：輸入電壓可達43V

n 輸出電壓、輸出限流可設：恒流精度±7%、恒壓精度±2%

n 內置15m?高位MOS可持續輸出6A電流

n 效率高：滿載時效率可達94%

n 無需外部補償，外圍電路簡單

n 支持雙路獨立限流

n 開關頻率固定為130KHz

n 內置抖頻功能可輕松通過EMC測試

n 完整保護措施：短路保護(SCP)，過熱保護（OTP），過壓保護（OVP）以及欠壓保護（UVLO），保護后端用電設備的安全以及

系統本身的可靠性

n 高可靠性：SP3406在保障自身安全穩定工作的同時，還充分考慮了由于生產因素、異常使用因素、特殊環境因素等引起的一系列特

殊情況下對后端用電設備的保護，是真正的高可靠性解決方案。

芯片引腳：?

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

PIN	NAME	DESCRIPTION
1	DRV	Driver of low-side NMOS, connect to the gate of NMOS
2	GND	Ground
3	VIN	Power Supply Input. Bypass this pin with a 2.2μF ceramic capacitor to GND, placed as close to the IC as possible.
4	SW	Power switching output connect to external inductor
5	BS	Power to the internal high-side MOSFET gate driver. Connect a 100nF capacitor from BS to VIN
6	VSEN	Sense of output voltage
7	ISEN1	Current Sense Input 1
8	ISEN2	Current Sense Input 2

應用原理圖：

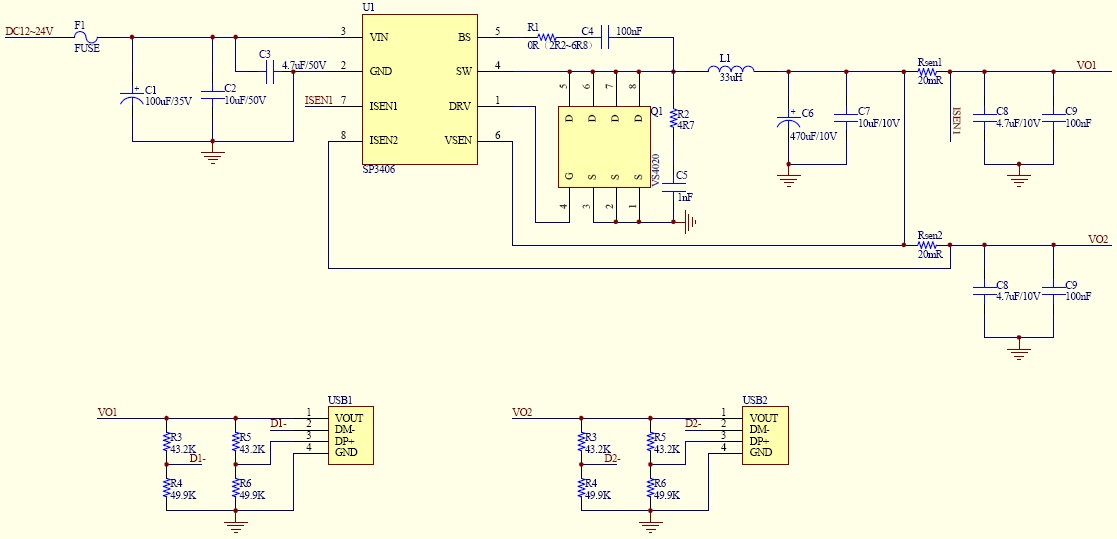

雙路USB-A 2.4A

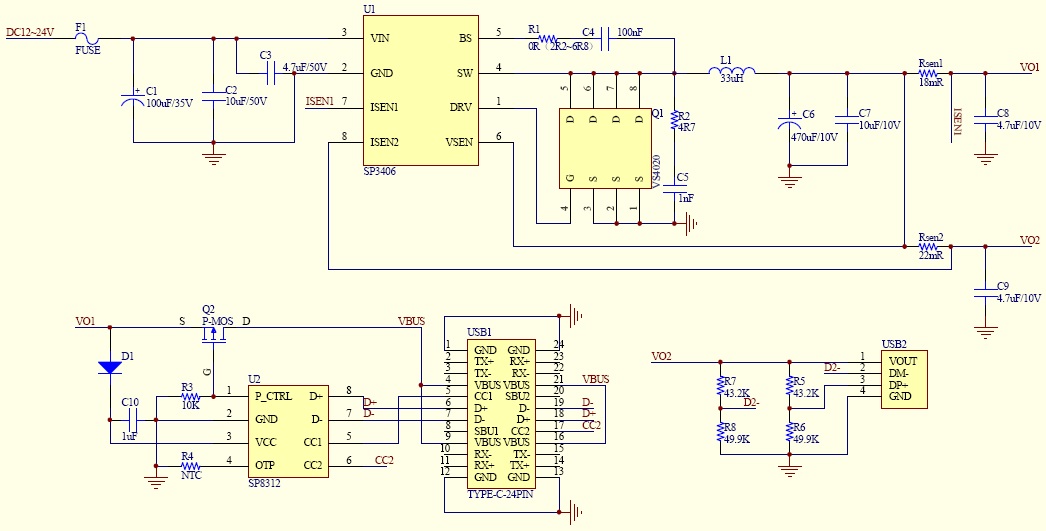

單路USB-A 2.4A+單路Type-C 5V 3A

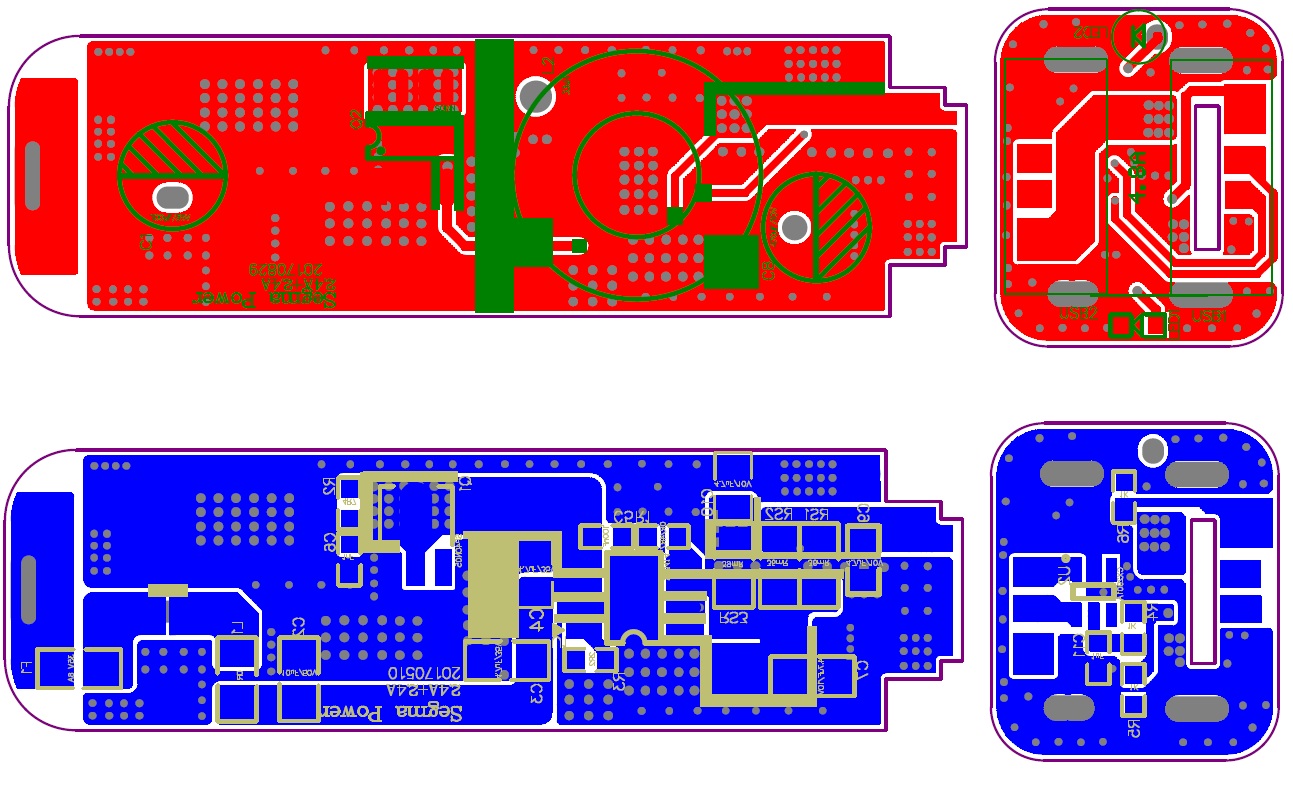

PCB Layout:

雙路USB-A 2.4A

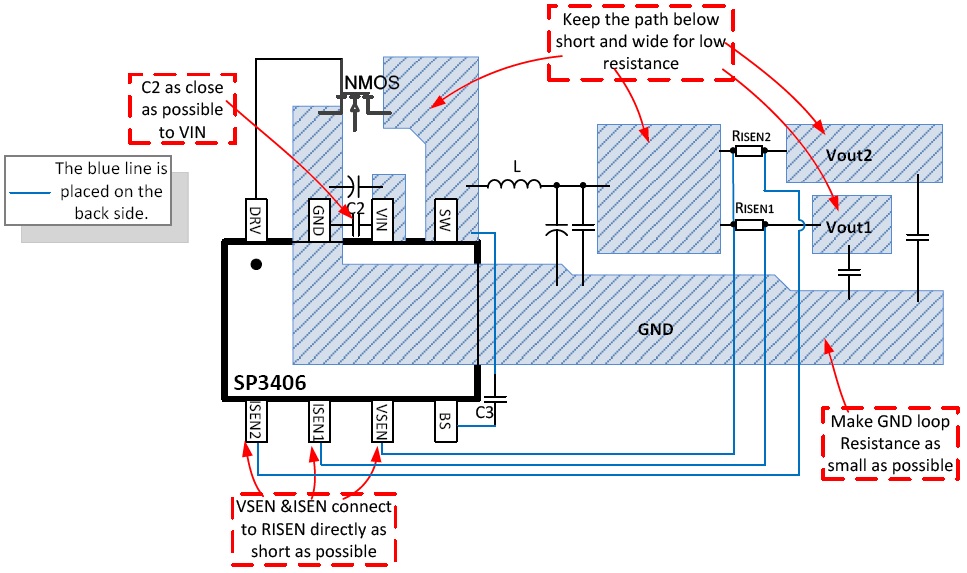

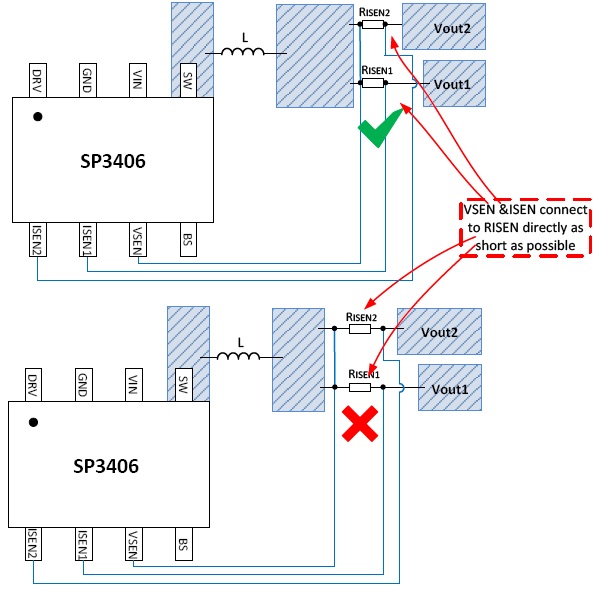

Layout Guide:

?

? ? ? ? ? ? ? ? ? ? ? ?? ?

EMI對策：

對于部分EMI要求較嚴苛的應用，開關的雜訊會造成雜訊超量，在這種情況下可以在SW PIN上接一個 2.2~10Ω的電阻 R2（如原理圖紅圈），再串接一個 1n~10nF 的陶瓷電容 C5到 GND，來抑制開關雜訊。具體的阻值和容值需要使用者對應具體的線路作調試。常規來說，推薦4.7Ω 和 1nF 的組合。R2 和 C4 要貼近SW腳與IC的GND位置來放置。另外，輸入端可預留π型電路、IC輸入腳并一個10uF陶瓷電容以及BS腳串一個2R2~6R8的電阻R1（如原理圖紅圈），均有利于輻射通過。

Ripple & Noise：

針對輸出紋波要求較高的客戶, 建議Cout 可使用固態電容, 因其ESR很小，可將Vout ripple控制在50mV以下。

Ripple Voltage = ΔI * ESR

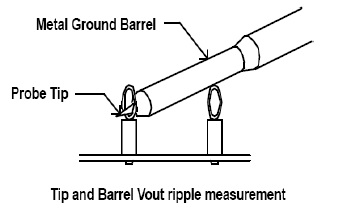

另外ripple & noise的測試，建議使用以下業界標準： 示波器頻寬設為20MHz；輸出端加上100nF陶瓷電容與10uF/50V電解電容。測量方式如右圖所示。

散熱建議：

SP3406是SOP8封裝的DC/DC，當用于車充產品時，插入點煙器請盡量利用電源的負極彈片來幫助產品散熱，并可以考慮增加彈片與GND的焊接面積，這樣彈片在作為負極輸入的同時，也可以是系統的一個極好的散熱片。

如果板子體積小，可適當增加開窗，加強散熱效果。
